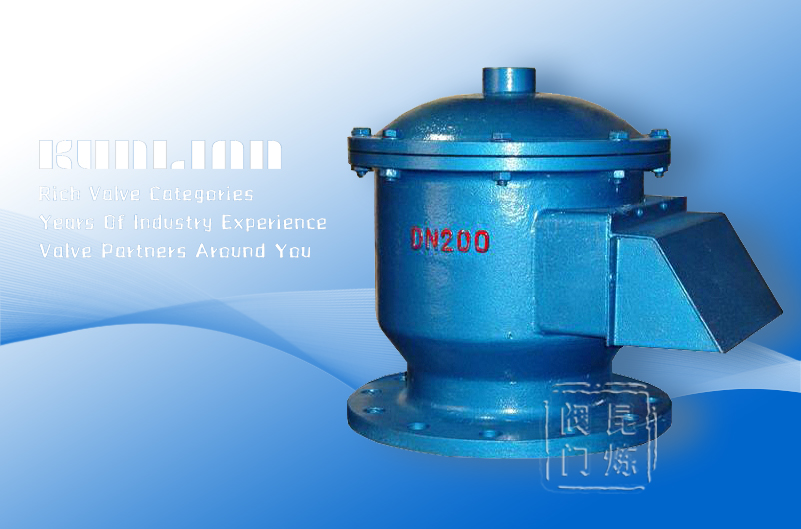

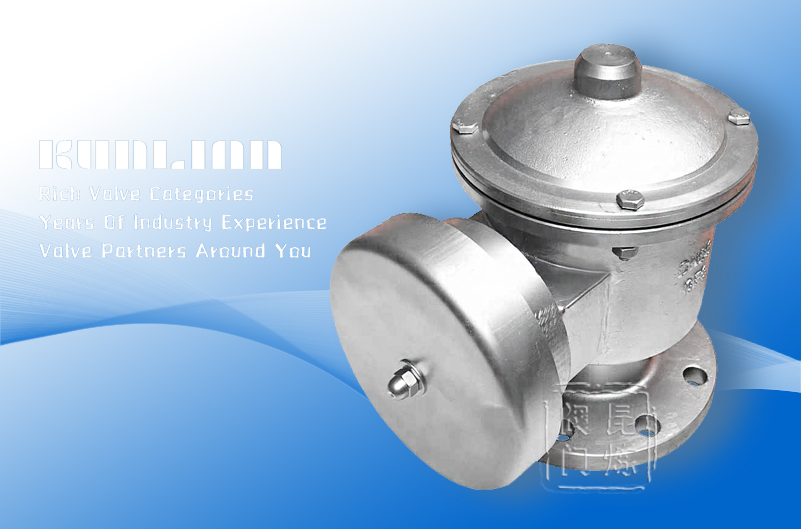

呼吸閥

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供呼吸閥選型、設計、非標訂制，常規呼吸閥咨詢，我們可提供呼吸閥相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

呼吸閥介紹

呼吸閥是維護儲罐氣壓平衡，減少介質揮發的產品，呼吸閥利用儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓；當往罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的空氣將頂開呼吸閥的負壓閥盤頂開，使外界氣體進入罐內，使罐內的壓力不會繼續下降，讓罐內與罐外的氣壓平衡，來保護儲罐的裝置。

呼吸閥工作原理

1、當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；

2、當往罐內補充介質，使罐內上部氣體空間的壓力升高，達到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；

3、罐外的空氣將頂開呼吸閥的負壓閥盤。

呼吸閥本體材質和適用介質

序號	材料\名稱	殼體		閥盤	導桿	阻火層	密封座	適用介質
	1	ZALSi7Mg	鑄鋁合金	鋁合金	1Cr13	304	聚四氟乙烯	油品
	2	CS	碳鋼	304	304	304	聚四氟乙烯	油品，化工品
	3	0Cr18Ni9	304	304	304	304	聚四氟乙烯	化工品
	4	0Cr19Ni11	304L	304L	304L	304L	聚四氟乙烯	化工品
	5	0Cr17Ni12Mo2	316	316	316	316	聚四氟乙烯	化工品
	6	0Cr17Ni14Mo2	316L	316L	316L	316L	聚四氟乙烯	化工品

呼吸閥操作壓力

壓力\等級	A	B	C	D
呼出壓力	+355Pa(36mmH2O)	+980Pa(100mmH2O)	+1765Pa(180mmH2O)	由工程需要而定
吸入壓力	-295Pa(30mmH2O)	-295Pa(30mmH2O)	-295Pa(30mmH2O)	由工程需要而定

呼吸閥通氣量和泄漏量

序號	規格mm	50	80	100	150	200	250
序號	壓力等級Pa	通氣量m3/h
A	+355	25	60	90	190	340	500
A	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
B	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
C	-295	20	50	75	160	280	450
標準允許泄漏量m3/h		≤0.04				≤0.4

注：非標準呼吸閥操作壓力的通氣量參考以下流量曲線圖。

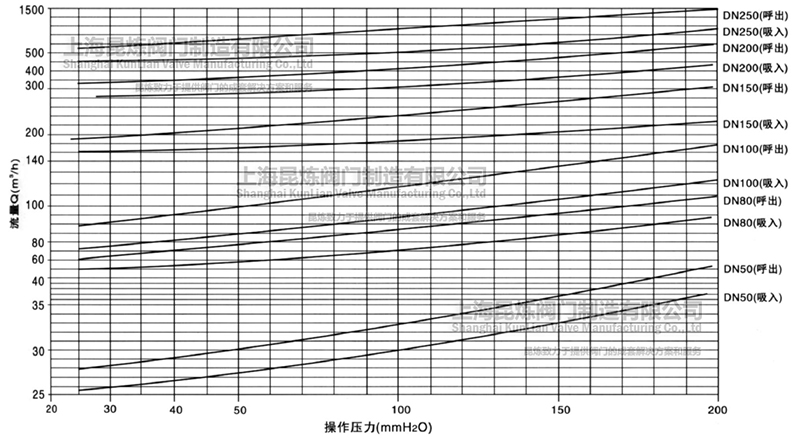

呼吸閥流量曲線圖

呼吸閥標準

按SY/T0511-1996，API2000標準。

呼吸閥維護保養

呼吸閥的維護與保養每月一次，冬季每月兩次。其方法：先將閥蓋輕輕打開，把真空閥盤和壓力閥盤取出，檢查閥盤與閥盤密封處、閥盤導桿與導桿套有無油污和臟物，如出現油污和臟物應清理干凈，然后裝回原位，上下拉動幾下，檢查開啟是否正常。如果一切正常，再將閥蓋蓋好緊固。在維護與保養中，如發現閥盤有劃痕、磨損等異常現象，應進行更換。
