止回閥型號編制方式跟常見型號

止回閥型號編制含義

止回閥又稱單向閥、背壓閥、逆止閥、逆流閥等多屬于自動閥門類，止回閥是管道系統中不可缺少的產品之一，其作用是防止介質倒流，阻止介質反向流動。是通過介質本身的流動自行啟閉的一種閥門。隨著管道系統的不斷升級而改變，傳統的止回閥已經達不到現代化的市場需求，近年來誕生了很多新型止回閥型號，為了給廣大用戶提供更多的止回閥型號知識，根據常見的止回閥型號進行分析。

以下是我國常見的止回閥型號編制方法，止回閥型號編制是按照國際閥門型號編制方法細分成。是專業對止回閥型號編制代表做更詳細的說明。如初次采購或?qū)χ够亻y型號不熟的用戶請認真閱讀。

止回閥型號編制方式

如H41H-16C按順序

止回閥附加號：HH微阻緩閉止回閥、BH保溫止回閥、HQ滾球式止回閥；

⑴止回閥類型：H代表止回閥；

⑵止回閥連接：4法蘭、6焊接、7對夾；

⑶止回閥形式：1升降式、2立式、4旋啟式、6雙瓣式、8蝶形；

⑷止回閥密封：B巴氏合金、F氟塑料、H不銹鋼、M蒙乃爾合金、X橡膠、Y硬質合金、W直接加工；

⑸止回閥壓力：16壓力十六公斤，PN1.6-25mpa，磅級150LB-2500LB、日級5K-63K；

⑹止回閥材質：Q球墨鑄鐵、C碳鋼、P-304、R-316、A鈦合金、I鉻鉬鋼；

止回閥常見型號

對夾升降式止回閥：H71X、H71H；

對夾蝶形雙瓣止回閥：H76X、H76H；

對夾圓片式止回閥：H74H、H74I、H74M；

靜音止回閥：H42H、H42W；

微阻緩閉式止回閥：HH44H、HH46H、HH49H；

橡膠閥瓣式止回閥：HC44X；

消聲止回閥：HC41H、HC41X、HC41T；

升降式止回閥：H41H、H41W；

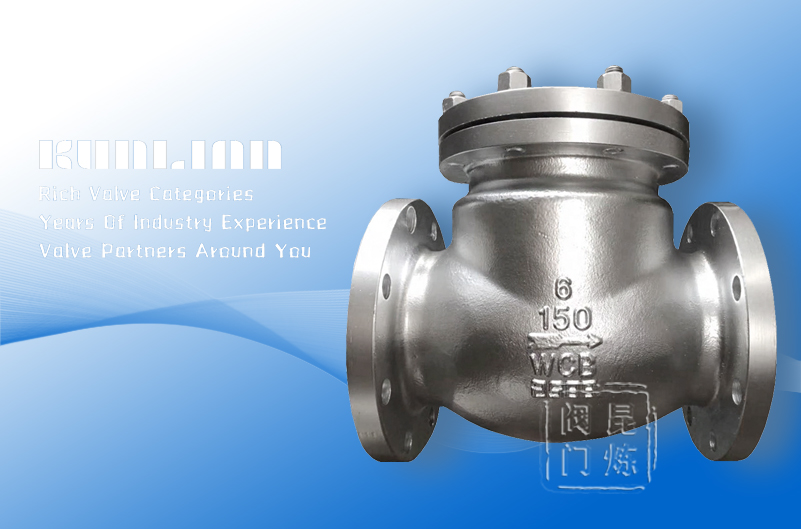

旋啟式止回閥：H44H、H44W；

滑道滾球式止回閥：HQ41X；

焊接止回閥：H61Y、H62Y、H64Y。
