螺紋電磁閥內部結構特點

更新時間：2025-4-9 信息來源：螺紋電磁閥內部結構特點

螺紋電磁閥以其緊湊結構、安裝便捷、密封嚴實等特點，是中小口徑管道系統的一種常見的控制元件。本文了解螺紋電磁閥的密封技術、連接方式、防松設計等技術，并提供選型建議。

核心結構特點

1. 螺紋密封結構

密封形式：
- 錐管螺紋密封（NPT/BSPT）
- 平行螺紋+密封墊（BSPP）
- 金屬對金屬密封
密封材料：PTFE密封帶、液態密封膠、銅墊片

2. 螺紋連接標準

螺紋類型	標準規范	適用壓力
G螺紋（BSPP）	ISO 228-1	≤16bar
R螺紋（BSPT）	ISO 7-1	≤40bar

3. 閥體結構設計

緊湊型設計：軸向長度縮短30%
流道優化：壓力損失降低20%
模塊化組裝：便于維護更換

螺紋電磁閥內部結構特點- 上海昆煉閥門制造有限公司

關鍵技術解析

1. 螺紋防松設計

機械防松：
- 雙螺母鎖緊
- 彈性墊圈
- 開口銷固定
化學防松：螺紋鎖固膠

2. 防漏技術方案

泄漏等級	實現方式	適用介質
Class B	PTFE生料帶	水/空氣
Class C	金屬墊片密封	高溫蒸汽

3. 連接方式對比

直通式結構：流阻小，壓降低
角式結構：節省安裝空間
快速連接：卡套式接頭，安裝效率提升一半

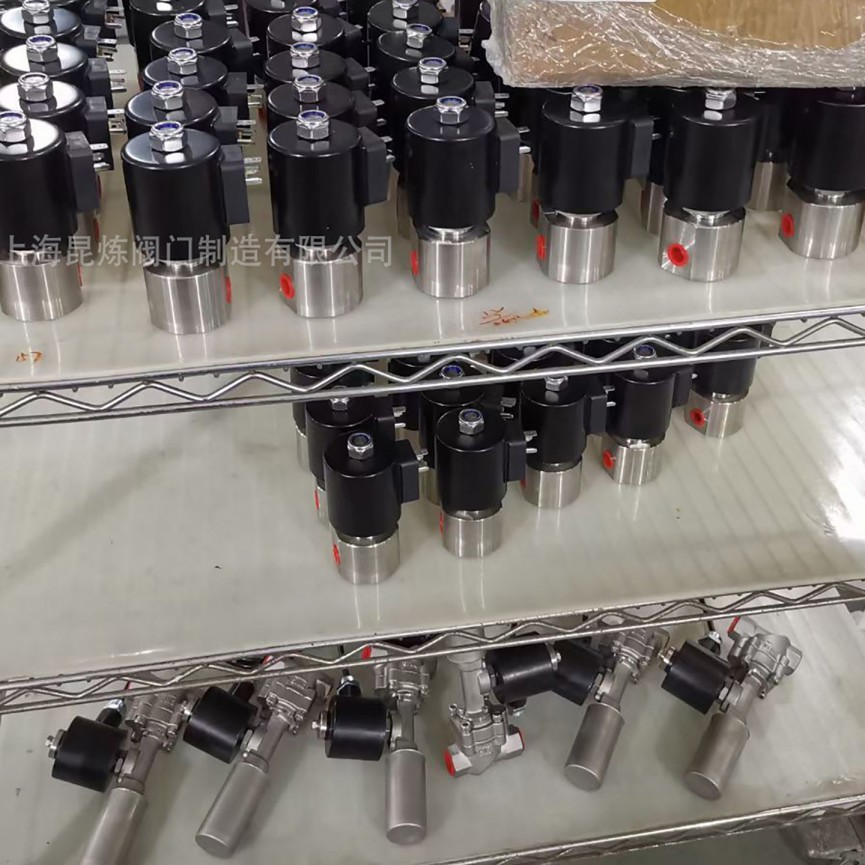

水、氣、液用電磁閥結構圖,性能,安裝- 上海昆煉閥門制造有限公司

技術參數對比

型號	通徑	螺紋規格	壓力等級	響應時間
TCV-01	1/4"	G1/4	10bar	≤1s
TCV-02	1/2"	R1/2	25bar	≤2s

常見問題解答

Q1：如何正確選擇螺紋密封材料？

選型指南：

水/空氣系統：PTFE生料帶（3-5層）
油類介質：液態密封膠（耐油型）
高溫工況：石墨復合密封帶

Q2：螺紋連接處出現滲漏如何處理？

解決方案：

滲漏原因	處理方法	預防措施
螺紋加工缺陷	使用密封膠填補	采購合格產品
密封材料失效	重新纏繞密封帶	定期檢查更換

Q3：直通式與角式結構如何選擇？

選擇建議：

直通式適用：
- 要求低壓損的場合
- 直線管道布置
角式適用：
- 空間受限的安裝位置
- 需要改變介質流向

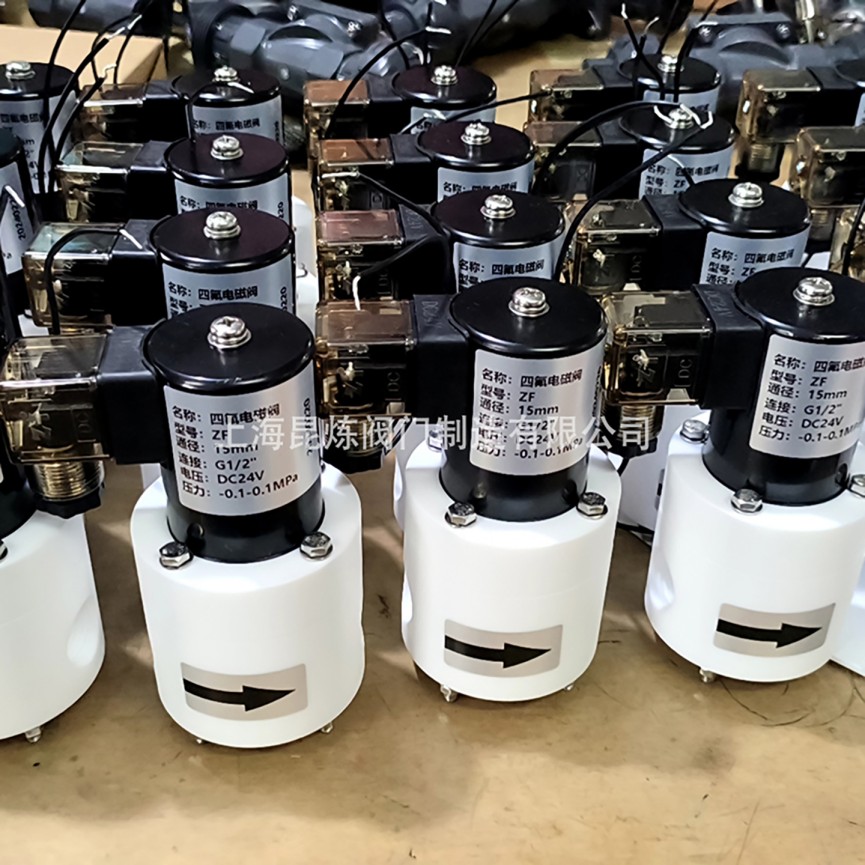

螺紋電磁閥,電磁閥內部結構,電磁閥特點- 上海昆煉閥門制造有限公司

安裝維護指南

安裝規范

螺紋旋入深度≥1.5倍公稱直徑
禁止使用管鉗直接夾持閥體
安裝后需進行壓力測試

維護要點

維護項目	周期	檢查標準
螺紋緊固檢查	6個月	無松動現象
密封性能測試	1年	無可見滲漏
