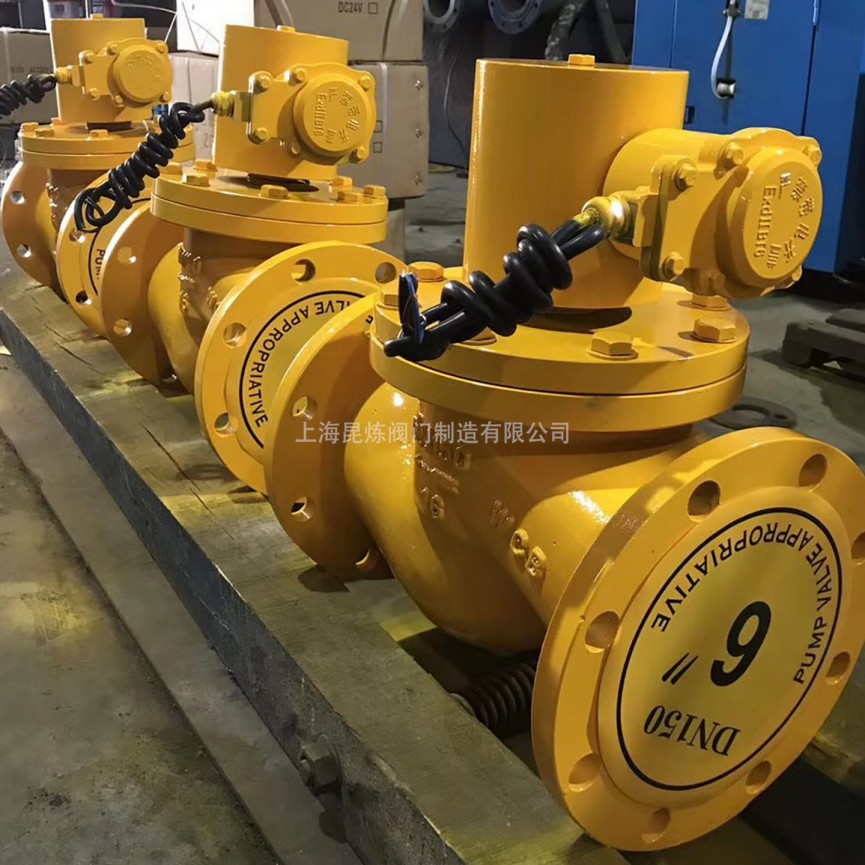

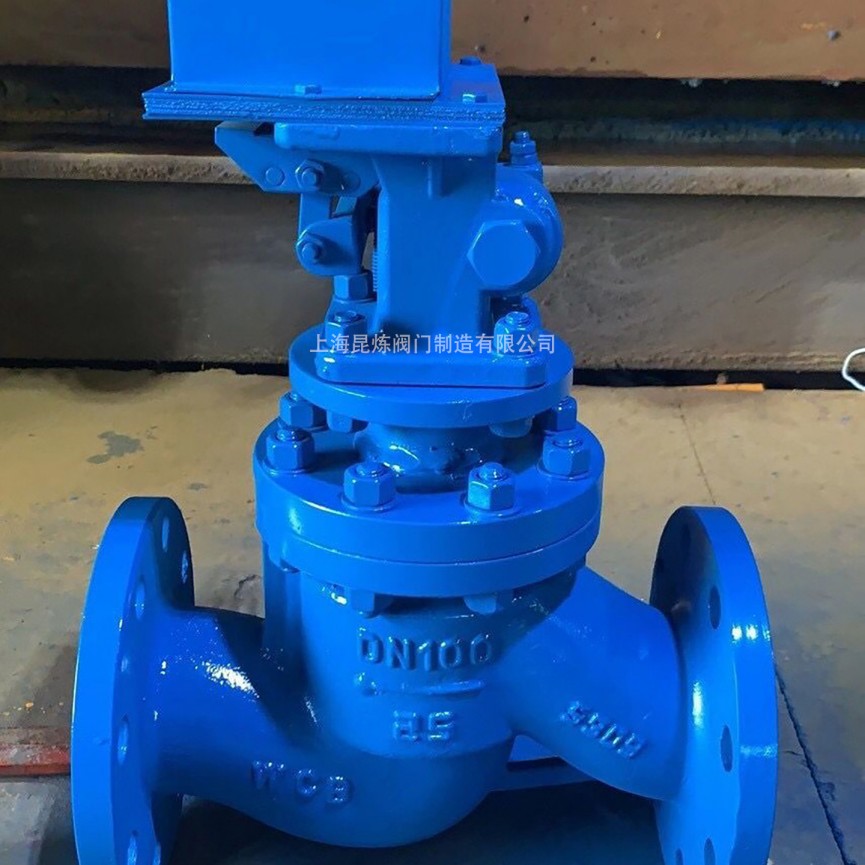

先導式電磁閥工作原理是什么

更新時間：2025-4-15 信息來源：先導式電磁閥工作原理是什么

基于壓力差驅動原理的先導式電磁閥，通過微型先導閥控制主閥動作，實現了低壓控制高壓的控制技術。本文將剖析其壓力放大效應和工作機理，并提供工程選型指南。

工作原理

1. 壓力差驅動系統

先導壓力控制：0.1-0.6MPa先導壓力可控制10-40MPa主閥
介質自保持：利用介質壓力實現閥位保持，小或無功耗待機
壓力平衡原理：主閥芯雙面受壓設計，啟閉力矩平衡

2. 動態響應特性

參數	標準型	高速型	備注
先導閥響應	15-30ms	5-10ms	取決于線圈功率
主閥全開	50-100ms	20-50ms	DN50通徑測試值

關鍵技術特征

1. 壓力放大系統

放大倍數：壓力放大比
先導流量調節：可調先導節流孔(0.5-2mm)
零壓差啟動：特殊結構實現0MPa壓差啟動

2. 能效對比

類型	控制功率	適用壓力	通徑范圍
先導式	5-10W	0-40MPa	DN15-DN500
直動式	20-50W	0-1MPa	DN3-DN25

工程應用方案

1. 高壓液壓系統

壓力等級：31.5MPa標準系統
先導控制：0.5MPa先導壓力控制
特殊設計：帶壓力補償?shù)南葘Щ芈?/li>

2. 低壓氣動系統

工況	解決方案	技術參數
0.1MPa啟動	膜片放大結構	-
大流量控制	二級先導閥	DN300通徑

常見問題解答

Q1：如何解決低壓工況啟動困難？

方案一：采用帶壓力放大膜片的先導閥（最低0.05MPa）
方案二：增加外部先導氣源（0.3-0.6MPa）
方案三：選用零壓差啟動特殊型號

Q2：先導流量如何調節？

調節目的	調節方法	影響參數
加快響應	增大先導孔(1→2mm)	耗氣量增加
降低沖擊	減小先導孔(2→1mm)	響應時間延長

Q3：主閥出現緩慢泄漏如何處理？

第一步：檢查先導閥密封面（磨損≤0.02mm）
第二步：測量主閥芯配合間隙
第三步：驗證復位彈簧力（衰減≤15%）

選型技術規范

1. 五要素選型法

要素	選擇要點	典型參數
工作介質	粘度≤46cSt	過濾精度40μm
壓力范圍	先導壓力≥20%工作壓力	壓差比1:50

2. 維護保養規范

日常檢查：先導過濾器壓差≤0.1MPa
定期維護：定期更換先導閥密封件
維修標準：主閥芯磨損量≥0.05mm需更換

相關推薦：

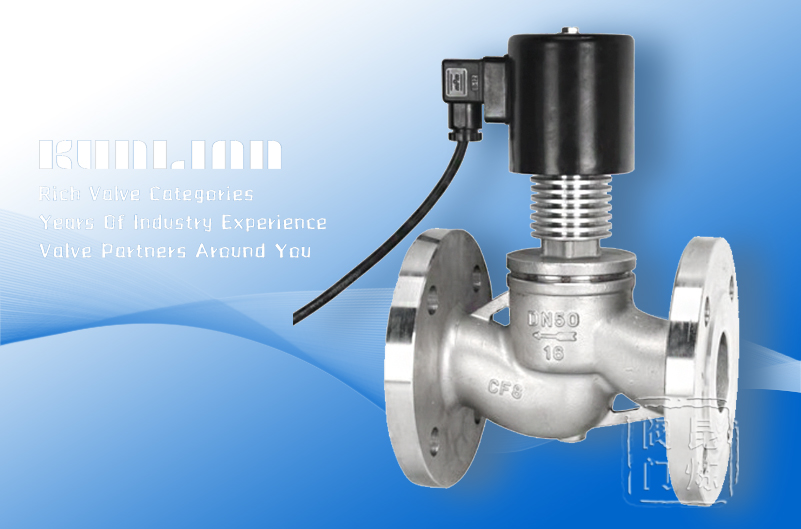

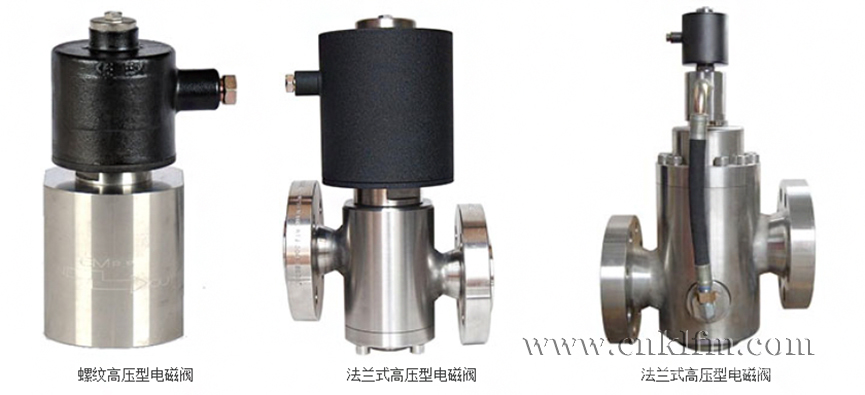

高壓電磁閥
