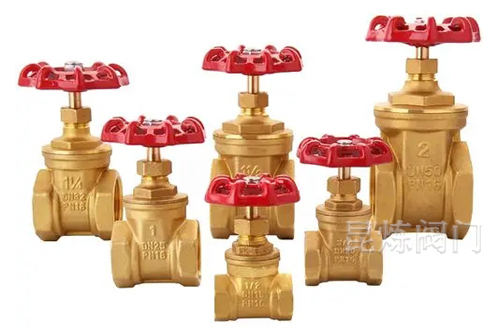

銅閘閥設計標準跟適用范圍

更新時間：2021-7-20 信息來源：銅閘閥設計標準跟適用范圍

銅閘閥標準- 昆煉閥門

銅閘閥設計標準跟適用范圍

標準代號	標準名稱	適用范圍
標準代號	標準名稱	公稱通徑/mm	公稱壓力或壓力級	應用
MSS-SP-80-1997	青銅、截止閥、角閥和止回閥	6~80	CL125、CL150、CL200、CL300、CL350	通用
BS 5154-1999	銅合金閘閥、截止閥、角閥和止回閥	10~80	1.6~2.5MPa、4.0MPa
JIS B2011-1999	青銅閘閥、截止閥、角閥和止回閥	8~80	5K、10K
JIS B2013-1999	0.5MPa 青銅制螺紋連接的閘閥	15~80	5K
JIS B2023-1999	1.0MPa 青銅制螺紋連接的閘閥	15~80	10K
JIS B2028-1999	1.0MPa 青銅制法蘭連接的閘閥	25~80	10K

銅閘閥結構與適用設計標準

名稱	結構形式	適用設計標準
法蘭連接暗桿閘閥	1、閥體與閥蓋的連接：螺紋（DN≤50mm），法蘭（DN≥65mm）	JIS B2028-1999 BS 1952-1999
	2、平面法蘭（FF）連接
	3、楔式單閘板
螺紋連接暗桿閘閥	1、閥體與閥蓋的連接：螺紋（DN≤50mm），法蘭（DN≥65mm）	JIS B2023-1999 JIS B2013-1999 JIS B2011-1999 MSS-SP-80-1997 BS 5154-1999
	2、內螺紋連接端
	3、楔式單閘板或楔式雙閘板
平行雙閘板閘閥	平行雙閘板	MSS-SP-80-1977
蒸汽加熱夾套鋼制閘閥	1、閥體上加通蒸汽的夾套，夾套的公稱壓力通常為 1.0MPa	ASME B16.34-1996 ANSI/API 600-2001 ISO 10434-1998
	2、連接端：法蘭
	3、閥體和閥蓋的連接：法蘭
	4、楔式彈性閘板
鍛鋼制低溫閘閥	1、長頸閥蓋	ASME B16.34-1996 API 602-1998 JPI-7S-36-1999 JB/T 7749-1995
	2、連接端：承插焊
	3、閥體和閥蓋的連接：焊接、法蘭
	4、楔式單閘板
鑄鐵制低溫閘閥	1、長頸閥蓋	ASME B16.34-1996 ANSI/API 600-2001 ISO 10434-1998 JB/T 7749-1995
	2、閥體和閥蓋的連接：法蘭
	3、連接端：對焊連接或法蘭連接
	4、彈性閘板，進口端開平衡孔
氣動楔式閘板鈦制閘閥	閥體材料：鈦合金	ASME B16.34-1996
