蒸汽電磁閥選型與應用
更新時間：2025-4-9 信息來源：蒸汽電磁閥選型與應用
了解各類蒸汽工況下的電磁閥選型要點與技術規范

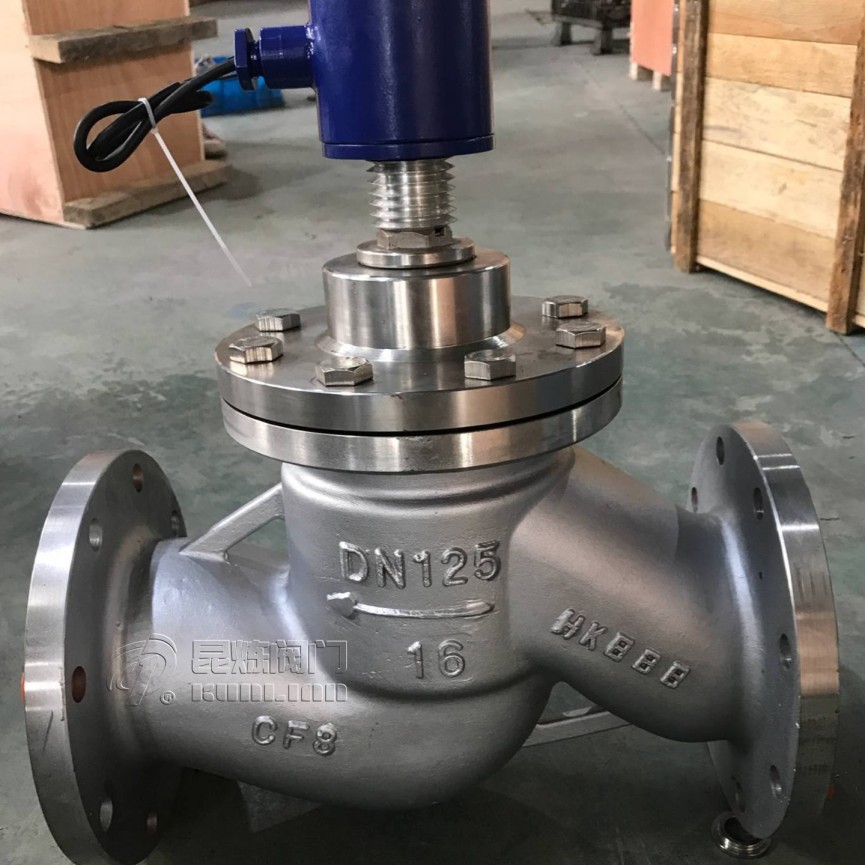

蒸汽電磁閥分類與特性
1. 按蒸汽類型分類
| 閥門類型 |
適用蒸汽 |
溫度范圍(℃) |
壓力范圍(MPa) |
典型應用 |
| 飽和蒸汽閥 |
干度≥98% |
100-200 |
0.1-1.6 |
滅菌設備 |
| 過熱蒸汽閥 |
過熱度≥20℃ |
200-450 |
1.0-4.0 |
發電機組 |
2. 按壓力等級分類
| 壓力等級 |
結構特點 |
密封材料 |
閥體材質 |
| 低壓型(≤1.0MPa) |
直動式 |
PTFE |
CF8 |
| 高壓型(4.0-16MPa) |
先導式+活塞結構 |
金屬硬密封 |
CF8M |
關鍵技術參數
1. 溫度壓力曲線
| 型號系列 |
允許溫度(℃) |
溫度-壓力對應關系 |
| I型 |
200 |
1.0MPa@200℃ |
| II型 |
450 |
4.0MPa@450℃ |
注：實際工作壓力需根據ASME B16.34標準降額使用
2. 流量特性參數
流量計算公式：m=12×Kv×√(ΔP×ρ) (kg/h)

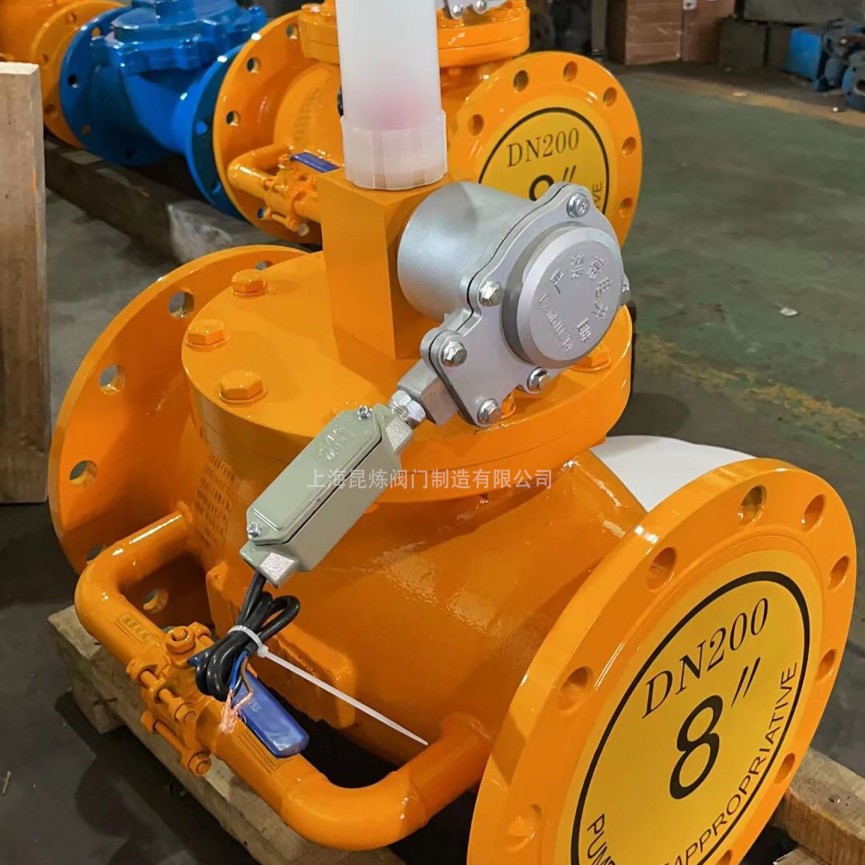

特殊功能設計
1. 減壓功能配置
| 減壓方式 |
調節比 |
精度 |
適用壓力 |
| 多級減壓 |
10:1 |
±5% |
≤4.0MPa |
| 先導式減壓 |
20:1 |
±3% |
≤16MPa |
2. 過熱蒸汽設計
- 散熱結構：
- 材料升級：
- 閥桿：17-4PH不銹鋼
- 密封：柔性石墨+Inconel
常見問題解答
Q1：如何防止蒸汽冷凝導致水錘現象？
解決方案：
- 管路設計措施：
- 設置1-2%的排水坡度
- 每30m安裝疏水閥
- 閥門選型要點：
- 選用緩閉型結構(3-10s關閉)
- DN50以上配緩沖罐
Q2：高溫工況下考慮電磁線圈使用？
| 溫度范圍(℃) |
防護措施 |
| ≤180 |
標準H級絕緣 |
| 180-250 |
加長閥桿+散熱片 |
| >250 |
外置先導結構 |
Q3：高壓蒸汽系統閥門選型注意事項
關鍵控制點：
- 壓力認證：
- 符合ASME B16.34 Class 900以上
- 提供壓力測試報告
- 安裝要求：
選參速查表
| 應用場景 |
關鍵參數 |
| 食品滅菌 |
DN20, 0.8MPa, 150℃ |
| 電廠主蒸汽 |
DN50, 4.0MPa, 400℃ |
| 生物設備 |
DN15, 1.0MPa, 衛生級 |
維護保養規范
1. 定期檢查項目
| 檢查內容 |
方法 |
周期 |
| 密封性能 |
超聲波檢漏 |
3個月 |
| 閥桿動作 |
手動測試 |
1個月 |
2. 備件更換情況
| 部件名稱 |
更換標準 |
| 密封組件 |
泄漏率>5% |
| 電磁線圈 |
電阻變化>15% |
