常閉式電磁閥：連接方式、線圈種類、工作原理及應用場景詳解

更新時間：2025-4-9 信息來源：常閉式電磁閥：連接方式、線圈種類、工作原理及應用場景詳解

摘要：常閉式電磁閥（Normally Closed Solenoid Valve）是一種斷電時自動關閉、通電時開啟的自動化流體控制元件。應用于工業自動化、水處理、化工、設備等領域，具有響應快、密封性好、穩定性高等特點。

一、特點

1. 連接方式

連接方式	特點	適用場景
螺紋連接（G/NPT）	安裝簡便，密封性好	中小口徑管道（DN15-DN50）
法蘭連接（ANSI/DIN）	耐高壓，適用于大口徑	石油、化工、大型水處理
卡箍快裝（ISO/Clamp）	便于拆卸清洗	食品行業
焊接式（Socket/Butt Weld）	無泄漏，耐高壓	高壓氣體/液體系統

2. 線圈種類

線圈類型	特點	適用環境
普通線圈（IP54）	標準防護，經濟實用	室內干燥環境
防爆線圈（Exd II CT6）	防爆認證	石油、化工、天然氣
防水線圈（IP67/IP68）	全密封，防水防塵	戶外、潮濕、水下環境
節能線圈（DC24V/AC220V）	低功耗，長壽命	太陽能、電池供電系統

3. 工作原理

常閉式電磁閥在斷電時依靠彈簧力或介質壓力關閉閥口，通電時電磁力克服彈簧力使閥芯移動，打開通道。

直動式：電磁力直接驅動閥芯，適用于小流量、低壓差（≤1MPa）。
先導式：利用介質壓力輔助開啟，適用于大流量、高壓（≥10MPa）。

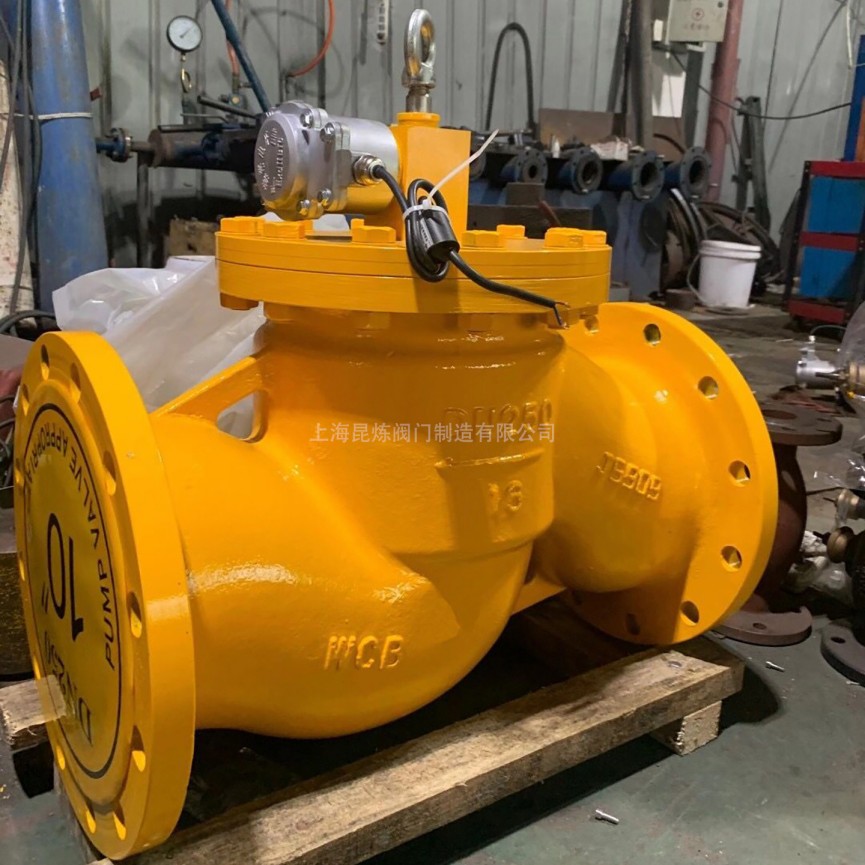

常閉式電磁閥：連接方式、線圈種類、工作原理及應用場景詳解- 上海昆煉閥門制造有限公司

二、應用場景

行業	典型應用	推薦型號
工業自動化	氣動控制、液壓系統	直動式（DN8-DN25）
水處理	凈水/污水控制	法蘭式（DN50-DN200）
化工/石油	腐蝕性介質控制	防爆型（PTFE密封）
設備	氧氣、真空系統	無菌快裝型（ISO標準）
食品飲料	液體灌裝、CIP清洗	卡箍式（316L不銹鋼）

三、常見問題解答（FAQ）

Q1：常閉式電磁閥通電后不動作怎么辦？

✅ 檢查步驟：

確認電源電壓匹配（DC24V/AC220V）
檢查線圈是否燒毀（可用萬用表測量）
清理閥芯雜質（先導式需檢查先導孔是否堵塞）

Q2：直動式和先導式如何選擇？

直動式：適用于小流量、低壓（如實驗室設備）。
先導式：適用于大流量、高壓（如工業管道）。

Q3：防爆線圈能否替代普通線圈？

⚠ 不能直接替換！防爆線圈需配套防爆型電磁閥，且安裝環境需符合防爆標準（如Exd II CT6）。

Q4：電磁閥頻繁啟停會影響壽命嗎？

🔧 建議：

高頻應用（>10次/分鐘）建議選擇高頻電磁閥。
普通電磁閥建議加裝緩沖電路以減少線圈發熱。

常閉電磁閥,常閉電磁閥原理,常閉電磁閥應用- 上海昆煉閥門制造有限公司

四、選型指南

確定介質（氣體/液體/腐蝕性流體）
選擇連接方式（螺紋/法蘭/卡箍）
匹配電壓（DC24V/AC220V/AC380V）
考慮環境（防爆/防水/高溫）
