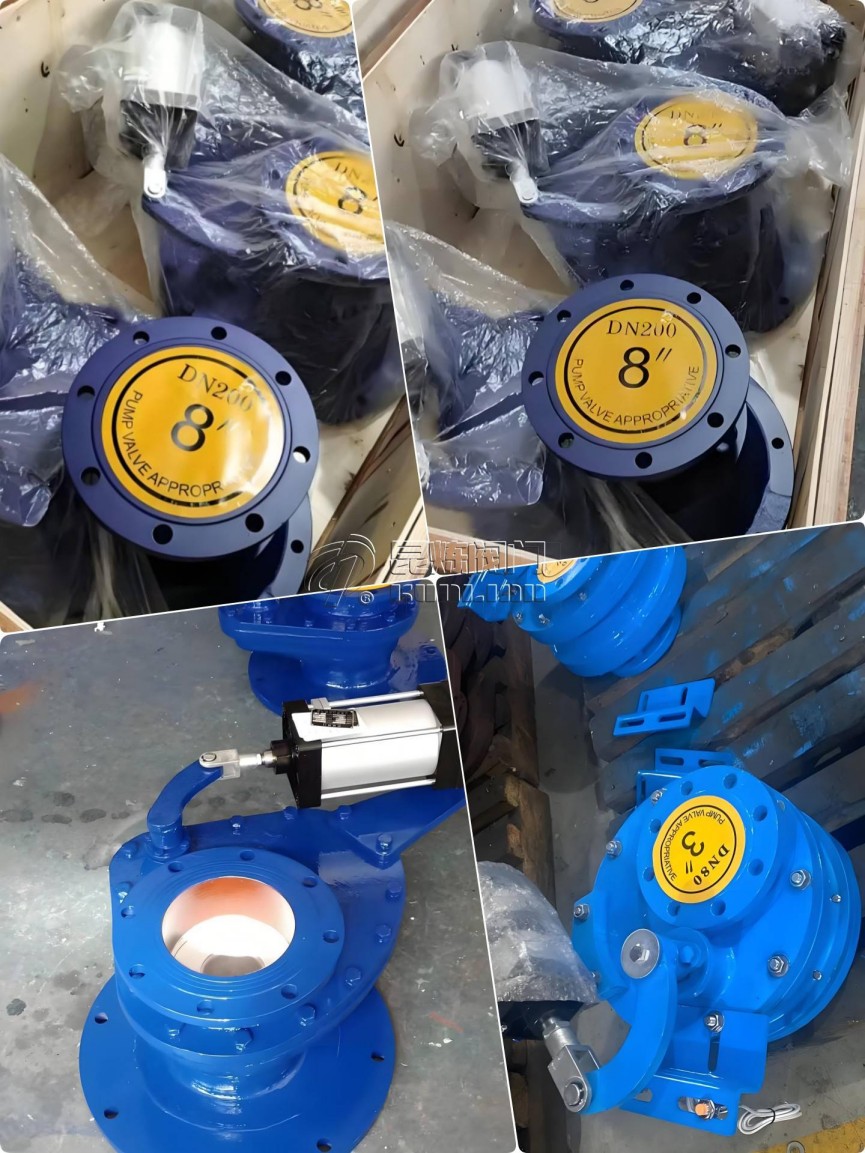

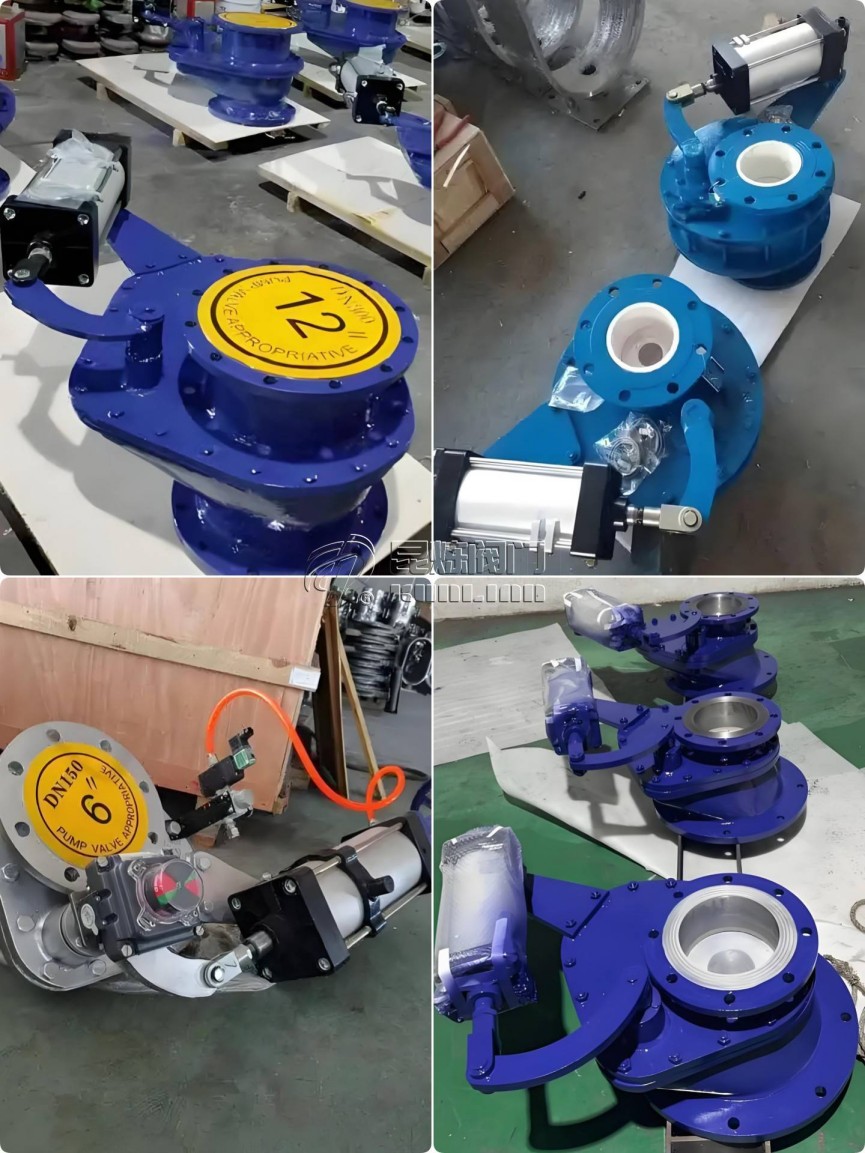

擺動式陶瓷閘閥 特殊工況下的流體控制閥門

產品概述

擺動式陶瓷閘閥是一種為電力、化工、煤化工環保、污水處理及鋰電池生產等特殊工況設計的閥門。該閥門采用刀閘式結構和陶瓷密封面組件，適用于粉體輸送、高磨損及腐蝕性介質控制。大口徑的設計使其成為中大型管道系統的選擇，鑄鋼/碳鋼閥體與氣動執行器的組合適用不同工業環境中的耐用性和穩定性。

優勢

1. 耐磨性能

• 陶瓷密封面：采用氧化鋁陶瓷，硬度可達HRA88-90，耐磨性是傳統金屬閥門數倍
• 擺動式設計：獨特的開啟/關閉軌跡減少密封面摩擦，延長使用壽命
• 刀閘式結構：閘板可切斷纖維狀、顆粒狀介質，防止卡塞

2. 工況適應性

• 溫度范圍：-29℃至350℃（標準型），高溫設計可達450℃以上
• 壓力等級：PN10-PN40，符合中高壓工況需求
• 介質兼容：耐酸堿腐蝕（PH2-14），適合煤化工和污水處理中的腐蝕性介質

3. 智能化控制

• 氣動執行器選項：標配雙作用/單作用氣缸，可選配智能定位器、限位開關等附件
• 自動化集成：支持4-20mA信號反饋，可接入DCS/PLC系統
• 快速響應：全行程時間可控制在3-15秒（DN200口徑）

應用場景

1. 電力行業

• 粉煤灰輸送系統
• 脫硫脫硝漿液控制
• 飛灰處理系統

2. 化工領域

• 鋰電池正負極材料輸送
• 化學品截斷
• 催化劑投加系統

3. 環保工程

• 煤化工黑水處理
• 污水處理廠污泥控制
• 工業廢水排放調節

技術參數

項目	參數
公稱通徑	DN200
閥體材質	鑄鋼(WCB)/碳鋼(CF8)
密封材質	氧化鋁陶瓷
連接方式	法蘭式(RF/RTJ)
壓力等級	PN10-PN40
泄漏等級	ANSI Class IV/V
執行機構	氣動雙作用/單作用

常見問題解答

Q1：擺動式陶瓷閘閥與傳統閘閥相比有何優勢？

A：相比傳統閘閥，擺動式陶瓷閘閥具有三個優勢：(1)陶瓷密封面耐磨性提高數倍；(2)擺動式結構減少密封面摩擦；(3)刀閘設計可切斷纖維纏繞介質，避免卡死故障。

Q2：該閥門在煤化工黑水處理中如何解決磨損問題？

A：針對煤化工黑水含硬質顆粒的特點，采用三項技術：(1)瓷密封面硬度高；(2)閘板邊緣鑲嵌碳化鎢耐磨條；(3)流道特殊硬化處理，整體使用壽命比普通閥門長。

Q3：DN200口徑的氣動執行器選型要注意什么？

A：DN200選型需重點考慮：(1)根據管道壓力計算所需扭矩，建議預留30%余量；(2)高粉塵環境需選用IP67防護等級；(3)頻繁動作場合建議配置速度控制閥調節開關速度；(4)低溫環境需選配加熱器防止氣缸結冰。

Q4：閥門在鋰電池材料輸送中如何保證密封性？

A：針對鋰電池材料的要求：(1)采用陶瓷密封（Ra≤0.2μm）；(2)閥體電解拋光處理（Ra≤0.8μm）；(3)PTFE填料設計，確保無泄漏；(4)可選配CIP清洗接口，符合GMP要求。

維護保養建議

• 日常檢查：每月檢查密封面磨損情況
• 潤滑周期：每6個月補充專用潤滑脂
• 氣源處理：確保壓縮空氣露點低于-20℃，過濾精度≤5μm
• 停車保護：長期停用時應處于全開或全關位置，避免中間位存放
