959210378ST-16C-T型過濾器是管道輸送液體過程中清理固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，清理濾出的雜質后，重新裝入，使用維護方便。
殼體材質：碳鋼、不銹鋼（SUS304、SUS304L、SUS316、SUS316L）、襯氟、塑料（PP、PVC等）。
粗濾器過濾芯件材質：濾框、濾網均為不銹鋼。
密封圈材質：聚四氟乙烯。
工作溫度：碳鋼：-40~380℃，不銹鋼：-80~450℃。
1、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等。
2、化工生產中的府蝕性物料，如：燒堿、純堿、濃、稀硫酸、碳酸、醋酸、酯酸等。
3、制冷中的低溫物料，如：液甲烷、液氨、液氧和冷劑。
4、輕工食品中有要求的物料，如：啤酒、飲料、乳制品、糧漿用品等。
5、連接形式：法蘭連接、螺紋連接、焊接。
| 公稱通徑（DN） | 50-600 | 連接方式 | 法蘭、對焊、螺紋 |
| 殼體材質 | 碳鋼（可襯PO、F46）、不銹鋼、PP、PVC | 法蘭壓力 | 0.25-16Mpa、150-600LB |
| 濾芯材質 | 不銹鋼、PP、PTFE、尼龍 | 法蘭密封面 | FF、RF、MFM、RJ、TG |
| 過濾精度 | 10目-500目 | 墊片材質 | PTFE、金屬纏繞、丁腈橡膠 |

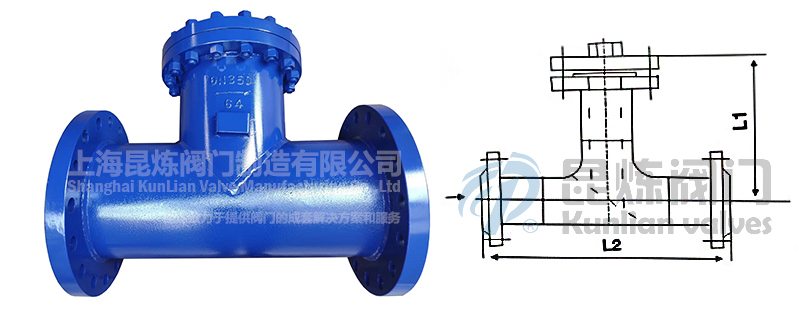

| 公稱通徑（DN） | L1 | L2 | 管塞 |
| 50 | 149 | 256 | R1/2" |
| 65 | 170 | 292 | R1/2" |
| 80 | 182 | 312 | R3/8" |
| 100 | 210 | 362 | R3/8" |
| 125 | 235 | 420 | R3/8" |
| 150 | 260 | 464 | R3/8" |
| 200 | 320 | 560 | R3/4" |
| 250 | 380 | 670 | M20*1.5 |
| 300 | 430 | 780 | M20*1.5 |
| 350 | 450 | 830 | M20*1.5 |
| 400 | 530 | 910 | M20*1.5 |
| 500 | 650 | 1140 | M20*1.5 |
| 600 | 670 | 1240 | M20*1.5 |

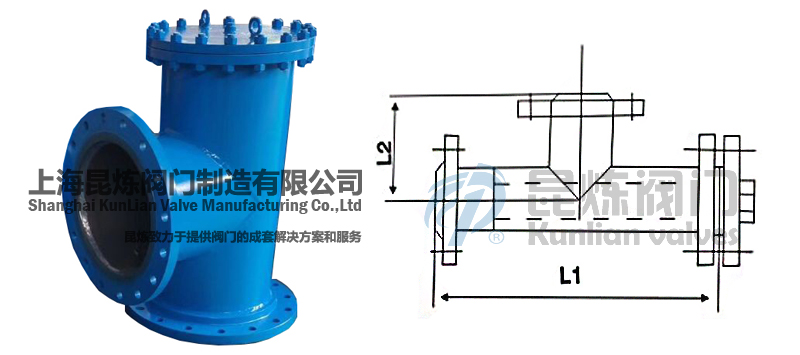

| 公稱通徑（DN） | 結構尺寸 | 管塞 | |
| L1 | L2 | ||
| 80 | 300 | 150 | R1/2" |
| 100 | 360 | 160 | R1/2" |
| 150 | 440 | 200 | R3/4" |
| 200 | 540 | 230 | R3/4" |
| 250 | 600 | 270 | M20*1.5 |
| 300 | 680 | 300 | M20*1.5 |
| 350 | 750 | 340 | M20*1.5 |
| 400 | 850 | 380 | M20*1.5 |

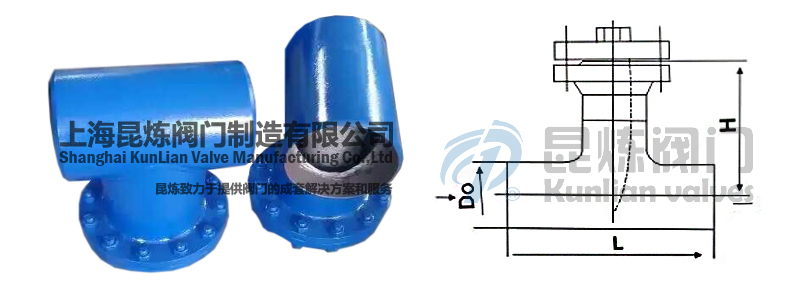

| 公稱通徑（DN） | Do | L | H | 管塞 |
| 50 | 57 | 128 | 175 | R1/2" |
| 65 | 76 | 152 | 195 | R1/2" |
| 80 | 89 | 172 | 210 | R1/2" |
| 100 | 108 | 210 | 230 | R1/2" |
| 125 | 133 | 248 | 310 | R3/4" |
| 150 | 159 | 286 | 335 | R3/4" |
| 200 | 219 | 356 | 400 | R3/4" |
| 250 | 273 | 432 | 450 | M20*1.5 |
| 300 | 325 | 508 | 535 | M20*1.5 |
| 350 | 377 | 558 | 580 | M20*1.5 |
| 400 | 426 | 610 | 640 | M20*1.5 |
T型過濾器可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一樣，垂直時要求水流方向是自上而下。
獲取ST-16C-T型過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
ST-16C-T型過濾器使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
