工業級鑄鋼電磁閥技術規范與應用

更新時間：2025-4-11 信息來源：工業級鑄鋼電磁閥技術規范與應用

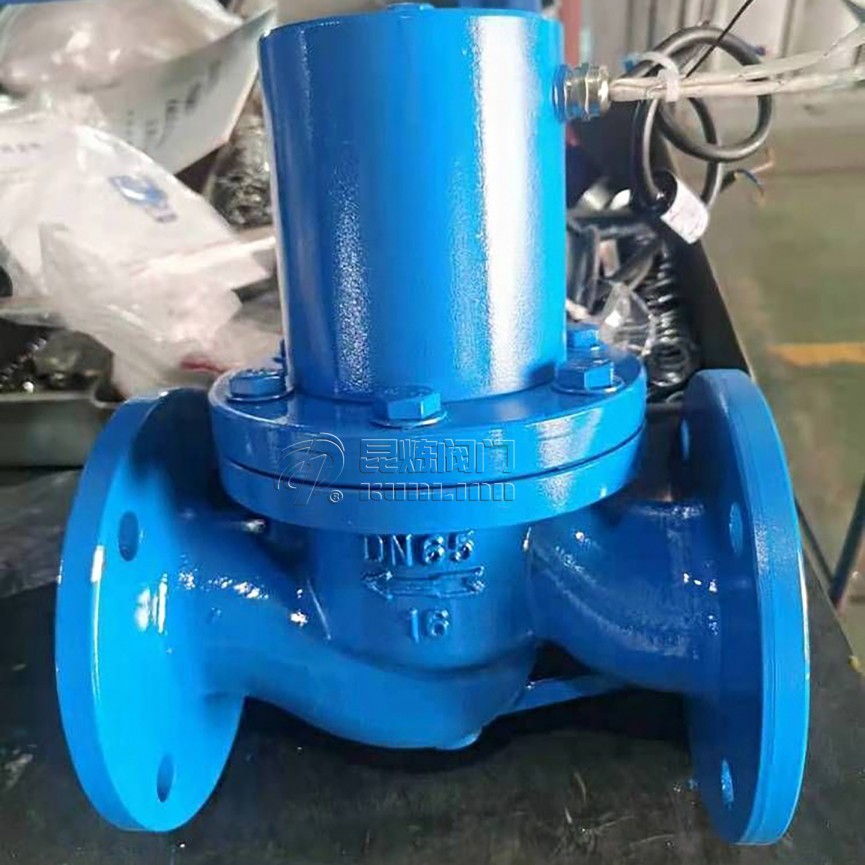

鑄鋼電磁閥采用碳鋼，亦稱WCB/Q235B/20#鋼鑄造閥體，為工業管道控制系統設計。產品符合GB/T 12224、ASME B16.34等國際標準，具有耐壓、耐溫性能，應用于石油化工、電力系統、冶金設備等領域。

工業級鑄鋼電磁閥技術規范與應用- 上海昆煉閥門制造有限公司

鑄鋼電磁閥,鑄鋼電磁閥應用,工業鑄鋼電磁閥- 上海昆煉閥門制造有限公司

技術參數

1. 基本性能參數

參數類別	技術指標	備注
壓力等級	PN16-PN420	可達Class2500
通徑規格	DN15-DN300	特殊尺寸可定制
溫度范圍	-196℃~+550℃	高溫型可達650℃
耐壓測試	1.5倍額定壓力	保壓時間≥3min
流量系數	Cv 0.5-120	大流量型可達Cv200

2. 電氣參數

電壓規格	防護等級	適用環境
DC24V	IP54/IP67	防爆區/PLC控制
AC220V	IP65/IP68	常規工業用電

產品系列

1. 按壓力等級分類

標準壓力型：PN16-PN40
中高壓型：PN63-PN160
高壓型：PN250-PN420

2. 按溫度等級分類

類型	溫度范圍	密封材料
低溫閥	-196℃~+80℃	特殊低溫橡膠
常溫閥	-20℃~+200℃	NBR/氟橡膠

常見問題解答

Q1：如何正確選擇鑄鋼電磁閥的壓力等級？

選型原則：

系統工作壓力×1.5≤閥門額定壓力
壓力波動較大時選擇高一級壓力等級
水錘工況需特別考慮峰值壓力

Q2：高溫工況下如何保證密封性能？

密封類型	耐溫極限	適用壓力
金屬石墨	650℃	≤PN160
柔性石墨	550℃	≤PN420
