FQ911F防爆電動螺紋球閥

<產品信息>
產品型號：FQ911F
產品口徑：DN15-DN100
壓力等級：1.6-6.4MPa
產品材質：不銹鋼

18121388846
[email protected]
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供防爆電動螺紋球閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

FQ911F防爆電動螺紋球閥介紹

FQ911F防爆電動螺紋球閥及對焊連接球閥閥體鑄造，結構合理、造型美觀；閥座采用彈性密封結構，密封好，啟閉方便；閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并可帶標準支架平臺和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四只較長螺栓從兩端夾住中間閥體與閥球而成，其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四只螺栓，閥體中間部分可取出。防爆電動螺紋球閥適用于輕工機械體積小空間窄的場合，具有體積小、配套簡單、流通能力大，適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥應用于食品、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

FQ911F防爆電動螺紋球閥體參數

公稱通徑	DN15～100mm
公稱壓力	PN1.6、2.5、4.0、6.4MPa
閥軸材質	不銹鋼
閥體材質	304/316/316L不銹鋼
球體材質	304/316/316L不銹鋼
閥座密封	PTFE、PPL、金屬密封
溫度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
特點	連線簡單，結構緊湊、阻力小、動作穩定

FQ911F防爆電動螺紋球閥執行器參數

電源	AC110、220、380V/DC24、220V
輸出力矩	80N·M～3000N·M
任選功能	防爆開關型、防爆調節型
動作范圍	0～90°±5°
電機	全封閉鼠籠式感應電機
環境溫度	-20℃～70℃
手動操作	機械離合機構
自鎖裝置	蝸輪、蝸桿機構提供自鎖
防護等級	Exd Ⅱ BT4 IP67
輸入信號	0-10，1-5VDC/4-20mA(調節型)

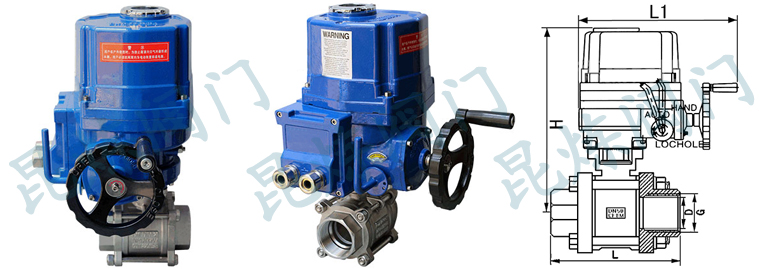

FQ911F防爆電動螺紋球閥結構圖

FBQ911F防爆電動螺紋球閥結構圖- 上海昆煉閥門制造有限公司

FQ911F防爆電動螺紋球閥外形尺寸

公稱通徑DN	L	L1	H	D	G
15	67	258	247	15	1/2″
20	82	258	252	20	3/4″
25	91	258	267	25	1″
32	108	258	292	32	1 1/4″
40	129	258	300	38	1 1/2″
50	148	258	310	50	2″
65	186	338	360	64	2 1/2″
80	206	338	370	78	3″
100	240	368	404	98	4″

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，防爆電動螺紋球閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們。

FQ911F-防爆電動螺紋球閥訂貨注意事項

獲取FQ911F-防爆電動螺紋球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

FQ911F-防爆電動螺紋球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
